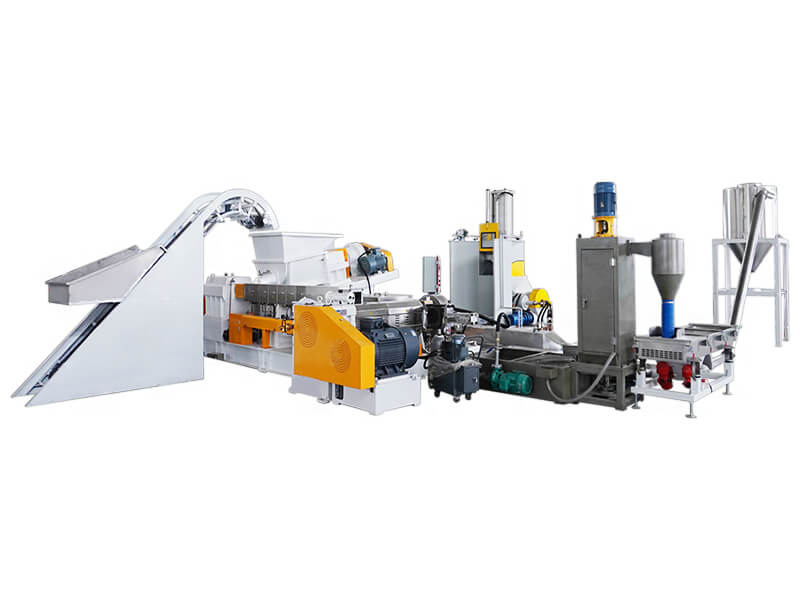

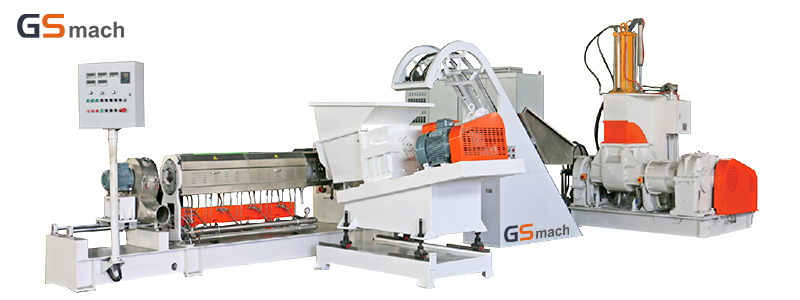

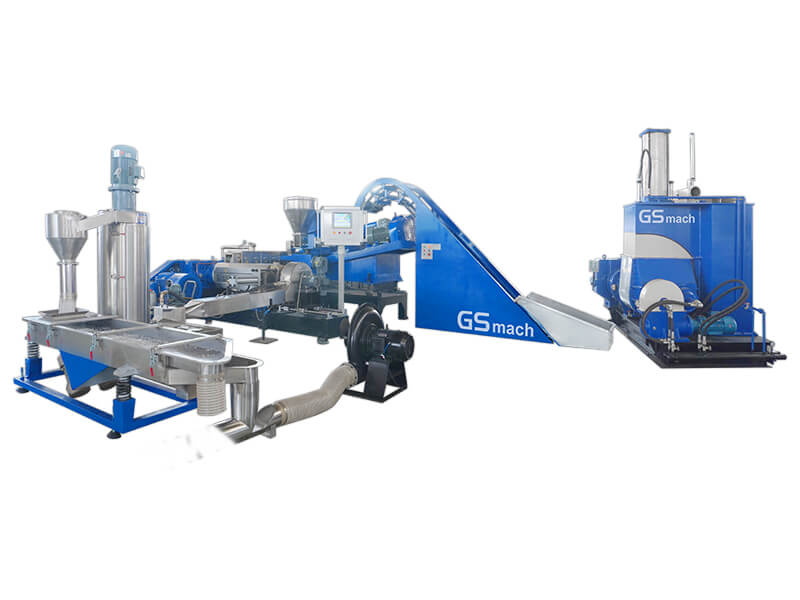

Máquina de composición de cables

Compuesto de revestimiento y aislamiento de PE

Los compuestos de PE se utilizan ampliamente en alambres y cables con fines de aislamiento y revestimiento. De hecho, los compuestos de polietileno se encuentran entre las formas más comunes de plásticos. El polietileno es un polímero termoplástico que consta de largas cadenas de hidrocarburos del monómero base (C2H4) y nuestros compuestos de PE generalmente se basan en polietileno o copolímeros de polietileno modificados adecuadamente según las especificaciones del cliente.

El polietileno se ha utilizado y todavía se utiliza como aislante de cables, pero, como material termoplástico, sus aplicaciones están limitadas por restricciones térmicas. La reticulación mejora las propiedades a temperatura elevada del polímero base. El efecto de la reticulación es inhibir el movimiento de las moléculas entre sí bajo la estimulación del calor y esto proporciona una estabilidad mejorada a temperaturas elevadas en comparación con los materiales termoplásticos. Esto permite temperaturas de operación más altas, tanto para carga normal como en condiciones de cortocircuito, de modo que un cable XLPE tiene una clasificación de corriente más alta que su equivalente de PVC. XLPE tiene una de las mejores capacidades y habilidades de resistencia al agua y baja permeabilidad.

Casi todos los compuestos de polietileno reticulable (XLPE) para aplicaciones de alambres y cables se basan en LDPE. Los cables con aislamiento XLPE tienen una temperatura nominal máxima del conductor de 90 °C y una calificación de emergencia de hasta 140 °C, según el estándar utilizado. Tienen una clasificación de cortocircuito del conductor de 250 °C. XLPE tiene excelentes propiedades dieléctricas, lo que lo hace útil para cables de voltaje medio, de 10 a 50 kV CA, y de alto voltaje, hasta 380 kV de voltaje CA y varios cientos de kV CC.

Hay dos tipos XLPE:

• Silano XLPE para cable de 10kV
• Peróxido XLPE para cable de 35kV
•

Capa Semiconductora compatible con estos dos tipos de XLPE:

• Semiconductor de silano
• Semiconductor de peróxido

La misma máquina puede producir todo tipo de compuestos semiconductores.

El cloruro de polivinilo es el tercer polímero plástico sintético más producido, después del polietileno y el polipropileno. Se produce por polimerización del monómero de cloruro de vinilo (VCM).

El costo relativamente bajo, la resistencia biológica y química y la trabajabilidad del PVC han dado como resultado que se utilice para una amplia variedad de aplicaciones. El PVC plastificado se usa comúnmente como aislamiento y revestimiento en cables eléctricos.

Fórmula básica:

PVC 60% + DOP 20% + Arcilla Calcinada 10-20% + CaCO3 0-10% + Estabilizador Térmico + Aditivos

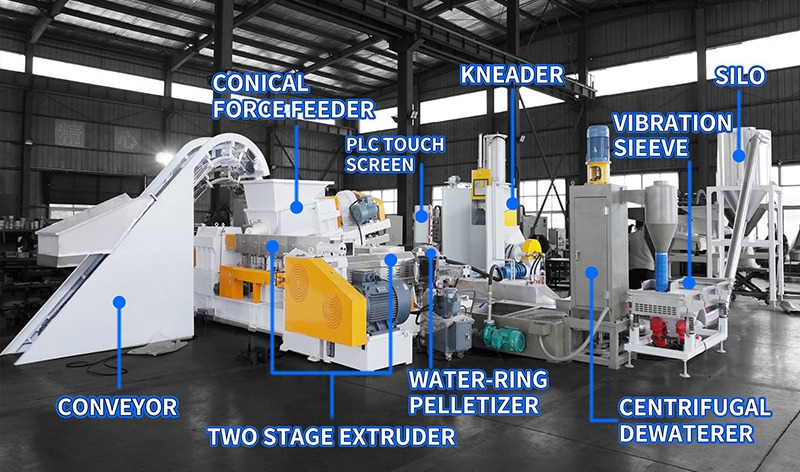

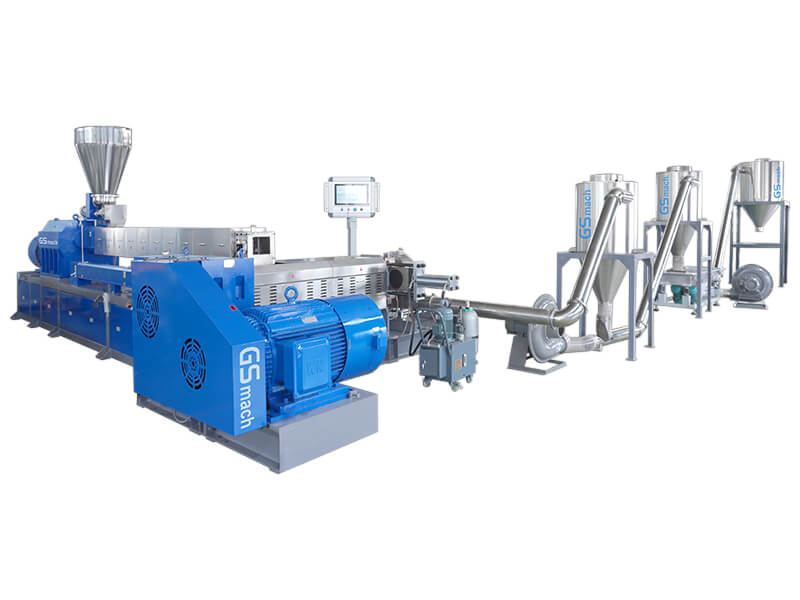

Extrusora en tándem para compuestos de PVC:

La primera etapa es una extrusora de doble husillo paralela co-rotatoria para dispersión y distribución.
La segunda etapa es una extrusora de un solo tornillo para enfriamiento y granulación.

Retardante de llama libre de halógenos (HFFR), baja emisión de humos y cero halógenos (LSOH), baja emisión de humos y gases (LSF) son todos nombresasociado con compuestos que se utilizan ampliamente en el aislamiento de cables. Estos compuestos generalmente se basan en polietileno o copolímeros de polietileno con la adición de rellenos minerales para impartir propiedades retardantes de llama.

Fórmula básica:

PE 10% + EVA 30% + ATH polvo 55% + Aditivo 5%

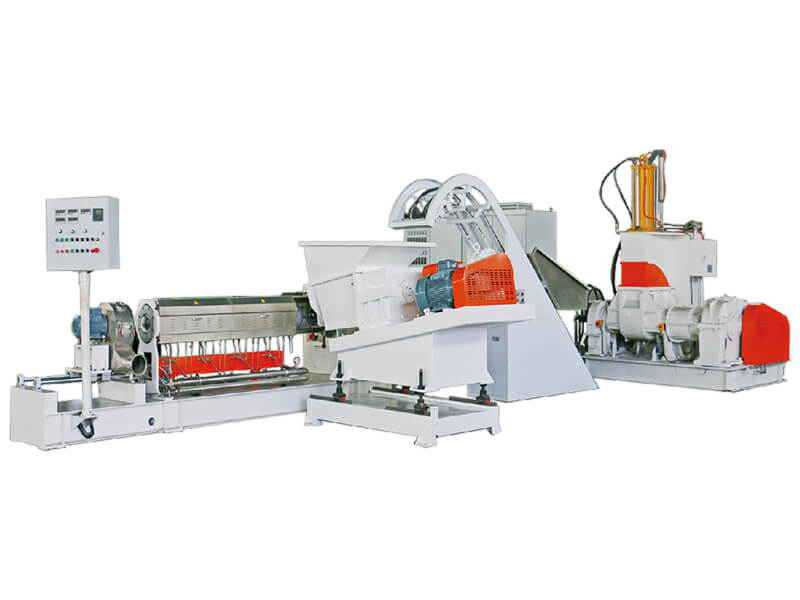

Dos tipos de proceso:
